| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | FCLの適用範囲が広いゴム製 カップリング |

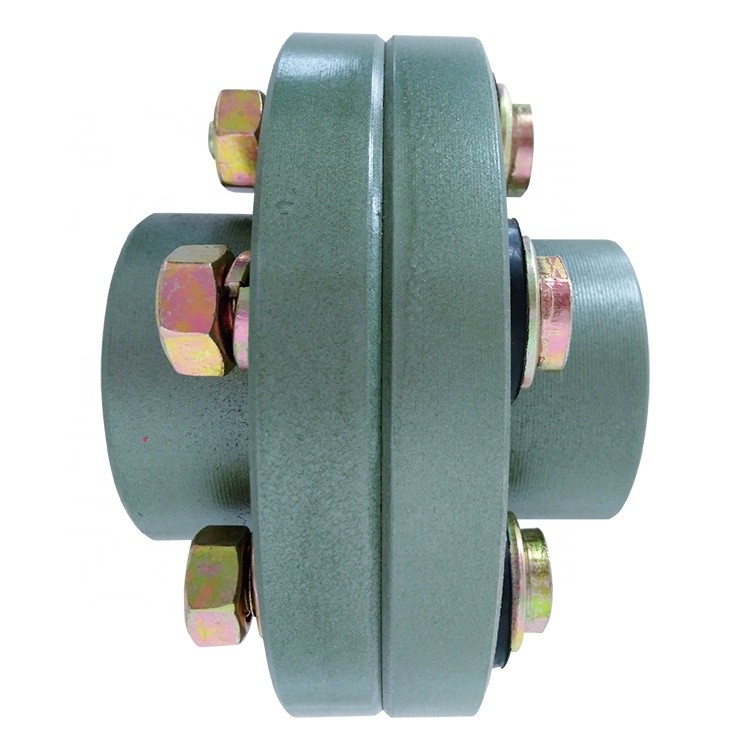

FCLの回り、編む機械のための適用範囲が広いゴム製 カップリングPinブッシュのカップリング
カップリングにNBRのゴム製 ボルト設計、それとフランジがあるPinブッシュはポンプのようなさまざまな企業で広く利用されている、油圧及び空気システム、等。FCLのカップリングはコンパクト デザインのために有名、耐久性、また容易な取付け及び維持である。シャフト間の相対的な変位が指定許容の内で保たれる限り、ピン及び薮のカップリングは、頻繁な取り替えに必要なダウンタイムをこの先何年もの間滑らかに作動し、何よりも大事なことはエンド ユーザーのための費用節約を減らす。
FCLのタイプ伸縮性がある連結の特徴:よい振動吸収は受動シャフトに滑らかに送信されるべき活動的なシャフトの、動きを作ることができる。伝達に軸推圧がない。連結のボルトが取除かれる限り活動的の間の容易な分解そしてアセンブリは、関係と受動分けることができる。2つのシャフトの相対的な変位が取付けおよび調節の後で指定範囲の内で保つことができればカップリングは立派な業績および長いワーキング・ライフを過す。
従って、それは小さい負荷が付いている電動機によって、減力剤のような、伝達、ポンプ、印刷および染まる機械、起重機、クレーン、圧縮機、コンベヤー、織物機械、起重機、ボール ミル、等運転されるさまざまな中型および小さい送電シャフト システムで広く利用される。
| KASINいいえ。 | d | L | C1 | C2 | B | F1 | F2 | n | a | M | t | PartsNo。 | 最高。トルク | Max.R.P.M | 突飛性 | 角状 | 末端運動 | |
| FCL 100 | 100 | 11~25 | 35.5 | 42.5 | 42.5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 29N.m | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 112 | 112 | 13~28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 33N.m | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 125 | 125 | 13~32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | #3 | 73N.m | 4000 | 0.1 | 1/6° | ±2.1 |
| FCL 140 | 140 | 13~38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | #3 | 130N.m | 4000 | 0.2 | 1/6° | ±2.1 |
| FCL 160 | 160 | 15~45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 200N.m | 4000 | 0.2 | 1/6° | ±2.1 |
| FCL 180 | 180 | 15~50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 230N.m | 3500 | 0.2 | 1/6° | ±2.1 |
| FCL 200 | 200 | 21~56 | 71 | 100 | 100 | 145 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | #4 | 440N.m | 3200 | 0.2 | 1/6° | ±2.8 |
| FCL 224 | 224 | 21~63 | 80 | 112 | 112 | 170 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | #4 | 510N.m | 2850 | 0.2 | 1/6° | ±2.8 |
| FCL 250 | 250 | 25~71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | #5 | 850N.m | 2550 | 0.2 | 1/6° | ±2.8 |
| FCL 280 | 280 | 34~80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | #6 | 1500N.m | 2300 | 0.3 | 1/6° | ±2.8 |
| FCL 315 | 315 | 41~90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | #6 | 2200N.m | 2050年 | 0.3 | 1/6° | ±2.8 |
| FCL 355 | 355 | 60~100 | 125 | 180 | 180 | 260 | 35.5 | 56 | 8 | 35.5 | 72 | 5 | #8 | 3500N.m | 1800 | 0.3 | 1/6° | ±3.5 |
| FCL 400 | 400 | 60~110 | 125 | 200 | 200 | 300 | 35.5 | 56 | 10 | 35.5 | 72 | 5 | #8 | 5000N.m | 1600 | 0.3 | 1/6° | ±3.5 |
| FCL 450 | 450 | 65~125 | 140 | 224 | 224 | 355 | 35.5 | 56 | 12 | 35.5 | 72 | 5 | #8 | 7100N.m | 1400 | 0.3 | 1/6° | ±3.5 |
| FCL 560 | 560 | 85~140 | 160 | 250 | 250 | 450 | 35.5 | 56 | 14 | 35.5 | 72 | 5 | #8 | 10000N.m | 1150 | 0.3 | 1/6° | ±3.5 |
| FCL 630 | 630 | 95~160 | 180 | 280 | 280 | 530 | 35.5 | 56 | 18 | 35.5 | 72 | 5 | #8 | 16000N.m | 1000 | 0.3 | 1/6° | ±3.5 |
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
