| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | JSB |

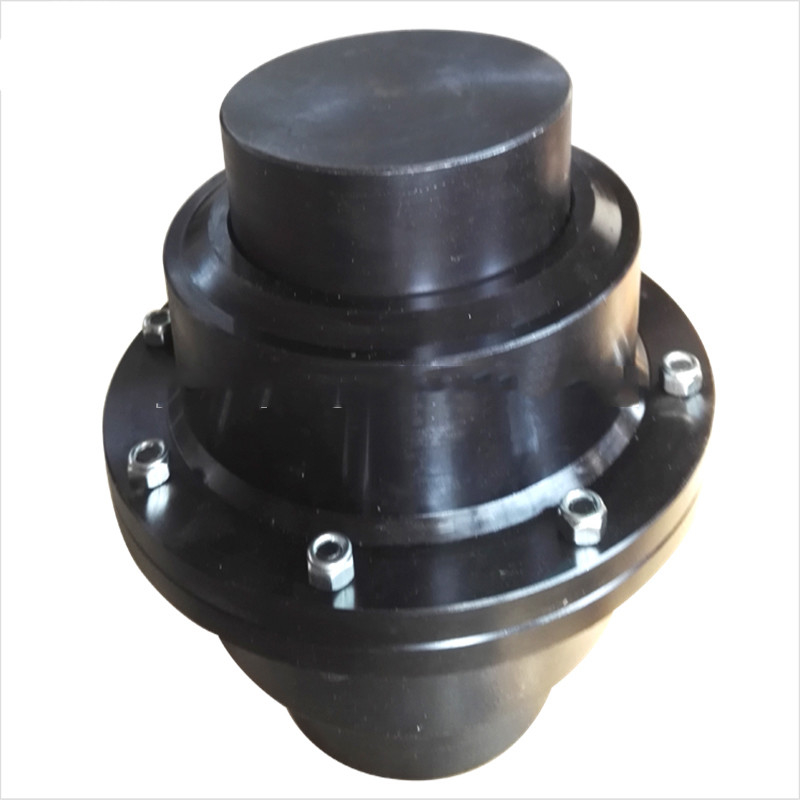

JSB 45#の鋼鉄先を細くすることの格子カップリングのヘビのばねの軟らかな金属のカップリングJSBのタイプ軸土台のカップリング
JSBのヘビのばねの格子カップリングは「JB/Tカップリング」と呼ばれる。JSの蛇行したカップリングとは違って、それは横の方向に取付けられ、JSBのタイプ ヘビのばねのカップリングは縦に取付けられている。
JSBのヘビのばねの格子カップリングは温度、湿気、水、蒸気、塵、砂、オイル、酸、アルカリ、腐食性媒体、塩水、放射のような労働条件のために等適している。高温の作業質のために、低温、オイル、酸およびアルカリ媒体、それは伸縮性がある要素材料として一般的なゴムが付いている適用範囲が広いカップリングのために適していない。軟らかな金属の適用範囲が広いカップリングは、ダイヤフラムのカップリングおよびヘビのばねのカップリングのような、選ばれるべきである。
JSBのヘビのばねの格子カップリングは粉砕機、不安定な交換動き、速度減力剤、冶金学、鉱山、クレーンに主に加えられ、他の装置、高い発電は同軸、ある特定のオフセットと2つを接続するドライブ シャフトおよび相対的な弱まり、緩衝剤処理の性能を償うために、働く温度-30のDEG ~+150のDEGのわずかなトルク伝達45~800000N.mである。
|
| サイズ | TN KN.mにトルクを与えなさい | 速度（n） r/min | 穴d | 長さL | 全長L0 | L2 | L3 | D | t | 重量kg | オイルの注入kg | 正当な変位 | ||
| 放射状y | 軸x | 角a | ||||||||||||
| JSB1 | 0.045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0.027 | 0.15 | ±0.3 | 0.076 |
| JSB2 | 0.14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0.048 | 0.15 | ±0.3 | 0.076 |
| JSB3 | 0.224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0.054 | 0.15 | ±0.3 | 0.076 |
| JSB4 | 0.4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0.068 | 0.2 | ±0.3 | 0.1 |
| JSB5 | 0.63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0.086 | 0.2 | ±0.3 | 0.127 |
| JSB6 | 0.9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0.113 | 0.2 | ±0.3 | 0.127 |
| JSB7 | 1.8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0.172 | 0.2 | ±0.3 | 0.15 |
| JSB8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0.254 | 0.2 | ±0.3 | 0.18 |
| JSB9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0.427 | 0.25 | ±0.5 | 0.2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0.508 | 0.25 | ±0.5 | 0.23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0.735 | 0.28 | ±0.5 | 0.25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0.908 | 0.28 | ±0.5 | 0.3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0.28 | ±0.5 | 0.33 |
| JSB14 | 35.5 | 2000年 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0.3 | ±0.5 | 0.4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2.815 | 0.3 | ±0.5 | 0.45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3.496 | 0.3 | ±0.5 | 0.5 |
より多くの適用シナリオは、私達に連絡する
