| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |

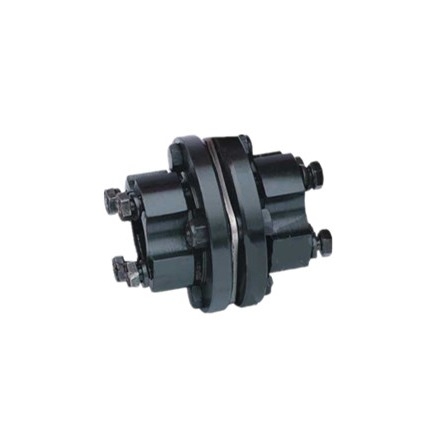

ダイヤフラムのカップリングは何であるか。ダイヤフラム（ステンレス鋼 シート）の複数のグループはボルトが付いているカップリングの2つの半分とstaggeredly接続される。ダイヤフラムの各グループは複数の部分の積み重ねによって形作られる。ダイヤフラムは異なった形の連接棒のタイプそして全部分のタイプに分けられる。ダイヤフラムのカップリングはダイヤフラムの伸縮性がある変形によって接続される2つのシャフトの相対的な変位を補う。それは強い金属の要素が付いている高性能適用範囲が広いカップリングである。それは油を差される必要はない。それは密集した構造の、高力および長い耐用年数を過す。、温度および石油汚染によって影響されない回転ギャップ、それは酸抵抗、アルカリの抵抗およびanti-corrosionの特徴を持っていないし、高温、高速および腐食性の中型の働く条件のshafting伝達のために適している。
ダイヤフラムのカップリングは温度の上昇の変更の製造の間違い、設置間違い、load-bearing変形および影響による主要なモーターと運転されたモーター間の軸の、放射状および角のオフセットを補うことができる。ダイヤフラムのカップリングは金属の伸縮性がある要素の適用範囲が広いカップリングである。それは金属のカップリングのダイヤフラムにトルクを送信するために主要な、奴隷モーターを接続するために頼る。それに伸縮性がある振動減少、騒音および潤滑の利点がない。カップリングおよび概要のカップリングのための理想的なプロダクト
|
| サイズ | 体言 | 速度 | 主要な次元 | 正当なrnmnの国家 | 慣性モーメント | 重量 | ||||||
| トルク | dmax | D | B | L | J | 軸 | 角 | Kg | ||||
| N.m | r/min | mm | mm | （°） | kg.M2 | |||||||
| DJMOO | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | ±0.8 | 1 | 1.74 | 0.14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | ±0.8 | 1 | 8 | 0.6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ±1.0 | 1 | 24 | 1.1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | ±1.2 | 1 | 48 | 1.7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79.2 | 20 | ±1.4 | 1 | 80 | 2.5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | ±1.6 | 45 | 224 | 4.3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | ±1.8 | 45 | 440 | 6.9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ±2.0 | 45 | 1080 | 11.3 |
| DJM08 | 2080年 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16.7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | ±2.4 | 45 | 3520 | 22.7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | ±2.6 | 45 | 7200 | 35.4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | ±1.8 | 45 | 14400 | 57.2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77.3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | ±2.2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | ±2.5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | ±2.8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000年 | 290 | 655 | 35.5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 | |
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
Q1:あなた商事会社または製造業者はであるか。
:私達は工場である。
Q2:サンプルを提供するか。それまたは余分は自由にあるか。
::はい、私達は自由のためのサンプルをない提供できる。実際にはサンプルの大量注文をそれから要するであるあなたに帰り作るとき、私達に非常によい価格の主義がある。
Q3:どの位あなたの受渡し時間はあるか。
:通常それは商品が在庫にあれば10-15日である。またはそれは量に従って商品が在庫になければ7-25日、それあるである。
Q4:どの位あなたの保証はあるか。
:私達の保証は12か月である。
Q5:つなぐ為の点検手順があるか。
:詰まる前の100%のself-inspection
Q6. あなたの支払は何であるか。
:1） 100% T/T. 2） 30%先立って、郵送物の前の他。3） L/C Q7:私は順序の前にあなたの工場に訪問があってもいいか。:本当に、歓迎された私達の工場を訪問するため。
