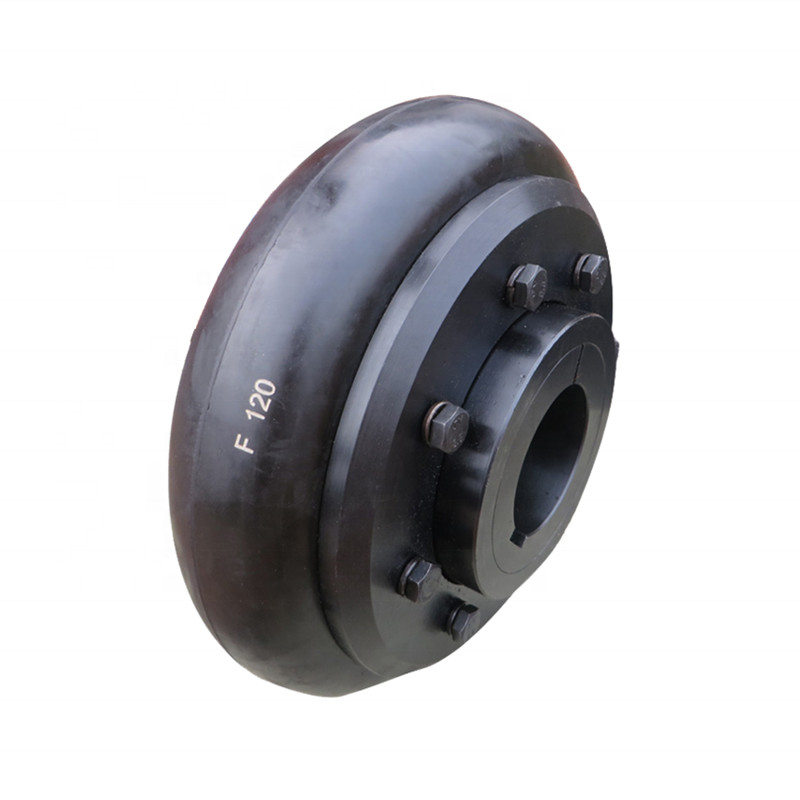

Fのタイプ タイヤのカップリング
タイヤのタイプ カップリングは2つのタイプに分けられる:凸のタイプおよび凹面のタイプ。凸のタイプは3つのタイプに分けられる:骨組タイプ必要なタイプ、骨無しの必要なタイプおよび放射状の切られたタイプ。
タイヤ リングの内部は加硫方法によって鋼鉄骨組と結ばれ、ナットは骨組のボルト孔に溶接される。
特徴:
集まっているとき、ボルトは2つのカップリング半分のフランジと接続され、摩擦はきつく締まるボルトによるタイヤとフランジの端の表面の摩擦によって発生し、タイヤ リングが働いている、従って高い伸縮性があるタイヤのカップリング行われ、2つのシャフトの相対的な変位を補うことができよい弱まることがあり、そして潤滑のための単純構造が、必要性、アセンブリおよび分解および維持があるとねじりせん断の変形は。
| サイズ | タイプ | ブッシュ | L | E | C | D | F | S | 重量 | |||
| 鋼鉄 | 鋼鉄 | |||||||||||
| mm | インチ | |||||||||||
| F40 | B | -- | 30 | 1 1/8" | 33 | 22 | 104 | 82 | -- | -- | -- | 11 |
| F | 1008 | 25 | 1" | |||||||||
| H | 1008 | 25 | 1" | |||||||||
| F50 | B | -- | 38 | 1 1/2」 | 45 | 32 | 133 | 100 | 79 | -- | -- | 12.5 |
| F | 1210 | 32 | 1 1/4" | 38 | 25 | |||||||
| H | 1210 | 32 | 1 1/4" | |||||||||
| F60 | B | -- | 45 | 1 3/4" | 55 | 38 | 165 | 125 | 70 | -- | -- | 16.5 |
| F | 1610 | 42 | 1 5/8" | 42 | 25 | 103 | ||||||
| H | 1610 | 42 | 1 5/8" | |||||||||
| F70 | B | -- | 50 | 2" | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11.5 |
| F | 2012年 | 50 | 2" | 44 | 32 | |||||||
| H | 1610 | 42 | 1 5/8" | 37 | 25 | |||||||
| F80 | B | -- | 60 | 2 3/8" | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12.5 |
| F | 2517 | 60 | 2 1/2」 | 58 | 45 | |||||||
| H | 2012年 | 50 | 2" | 45 | 32 | |||||||
| F90 | B | -- | 75 | 3" | 63.5 | 49 | 235 | 188 | 108 | 60 | 16 | 13.5 |
| F | 2517 | 60 | 2 1/2」 | 58.5 | 45 | |||||||
| H | 2517 | 60 | 2 1/2」 | |||||||||
| F100 | B | -- | 80 | 3 1/8" | 70.5 | 56 | 254 | 216 | 120 | 62 | 16 | 13.5 |
| F | 3020 | 75 | 3" | 64.5 | 51 | 125 | ||||||
| H | 2517 | 60 | 2 1/2」 | 58.5 | 45 | 113 | ||||||
| F110 | B | -- | 90 | 3 1/2」 | 75.5 | 63 | 279 | 233 | 128 | 62 | 16 | 12.5 |
| F | 3020 | 75 | 3" | 63.5 | 51 | 134 | ||||||
| H | 3020 | 75 | 3" | |||||||||
| F120 | B | -- | 100 | 4" | 84.5 | 70 | 314 | 264 | 140 | 67 | 16 | 14.5 |
| F | 3525 | 100 | 4" | 79.5 | 65 | 144 | ||||||
| H | 3020 | 75 | 3" | 65.5 | 51 | |||||||
| F140 | B | -- | 125 | 5" | 110.5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4" | 81.5 | 65 | |||||||
| H | 3525 | 100 | 4" | |||||||||
| F160 | B | -- | 140 | 5 1/2」 | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2」 | 92 | 77 | 197 | ||||||
| H | 4030 | 115 | 4 1/2」 | |||||||||
| F180 | B | -- | 150 | 6" | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5" | 112 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F200 | B | -- | 150 | 6" | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5" | 113 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F220 | B | -- | 160 | 6 1/4" | 154.5 | 127 | 562 | 474 | 223 | 118 | 20 | 27.5 |
| F | 5040 | 125 | 5" | 129.5 | 102 | |||||||
| H | 5040 | 125 | 5" | |||||||||
| F250 | B | -- | 190 | 7 1/2」 | 161.5 | 132 | 628 | 532 | 254 | 125 | 20 | 29.5 |
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
