| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | GE Rotex |

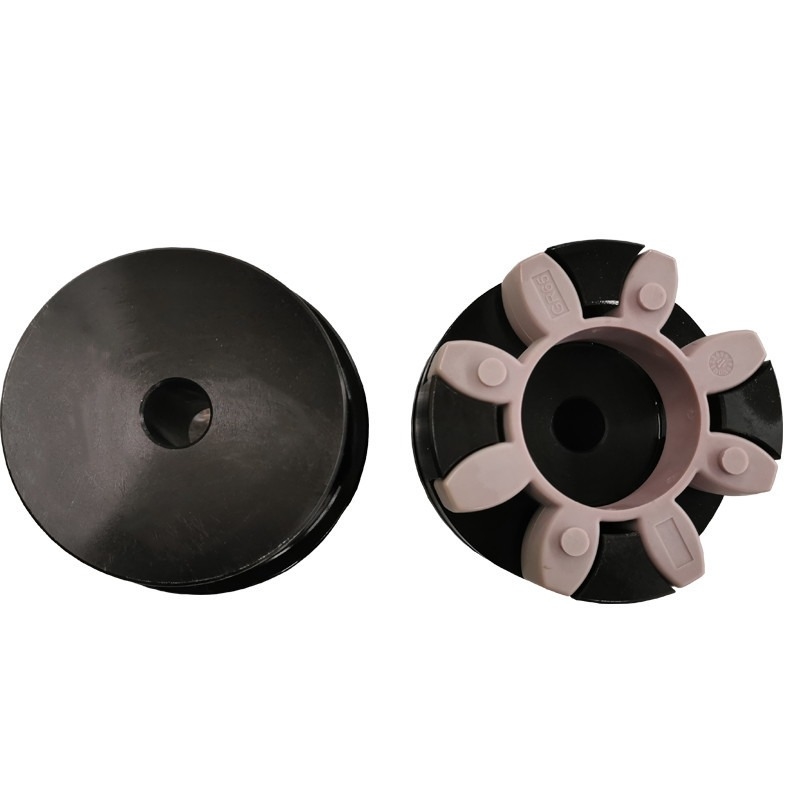

XL GE Rotexの適用範囲が広い顎のカップリング、98をつなぐ同じタイプのRotexくもの紫色のくものカップリング
特徴および利点
曲げられた顎のカップリングはとして多くの適用およびサーブで使用することができる
万能カップリング。曲げられた顎の基本設計はより高いトルクを可能にする
コンパクト デザインの容量。曲げられた歯により大きい接触域がある
それに高いトルク容量を与え、端圧力を減らす。それは収容する
軸の、放射状および角シャフトのミスアラインメント。
ハブはいろいろな材料からを含む作り出される:アルミニウム、ねずみ鋳鉄、
鋼鉄およびステンレス鋼。くもの要素はさまざまなジュロメーターで利用できる
ウレタン及びHytrelの選択。くもは正常な義務の下で行うことができる
衝撃荷重を含み、システムのねじり振動を最小にすることができる頑丈な周期への周期の条件。
製品の機能
1. スリー ピースの設計
2. 潤滑は要求しなかった
3. 可変的なジュロメーター
4. ウレタンの要素
5. 接触に金属をかぶせる金属無し
6. 高いトルク容量
7. 可変的なハブ材料
| サイズ | タイプ | トルクTN （N.m） | 最高速度[n] （r/min） | シャフトの穴DIAのディディミアムdz | 穴の長さL | D | D: | Dz | E | S | （Kg M2）慣性モーメント | 重量（kg） |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000年 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
出荷し、包装
