| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | AFN |

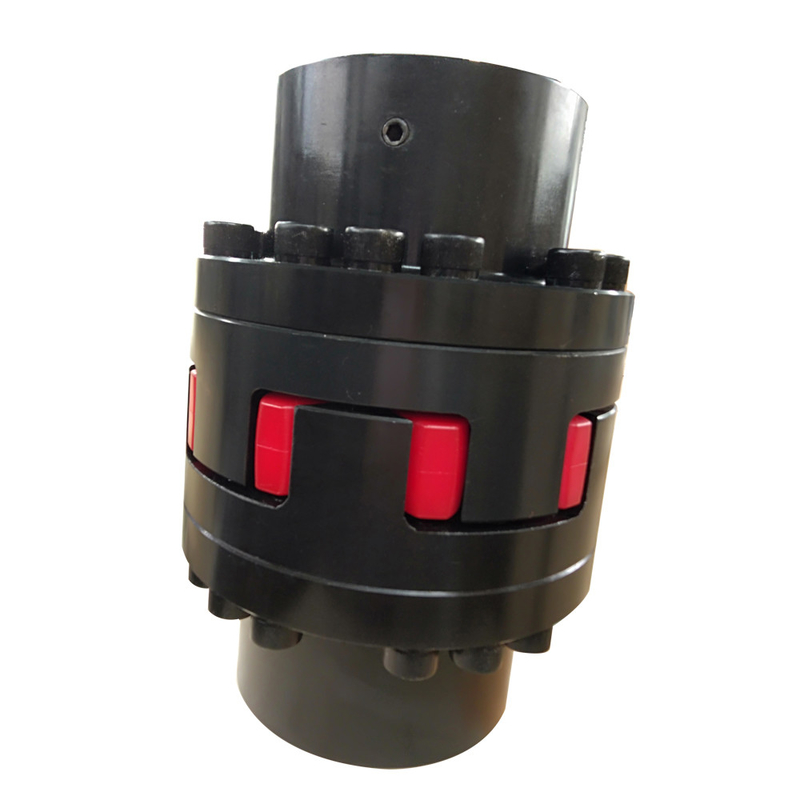

ROTEX AFNは二重フランジのタイプとして重い工学の適用のためにtorsionally適用範囲が広いエラストマーのカップリングおよび特に適している。ROTEXのエラストマーのカップリングの設計AFNは二重フランジのタイプ特徴付けられか運転するか、または運転された側面を転置しないでエラストマーによって軸継手の放射状アセンブリそして分解を可能にする。
フランジのタイプROTEX AFNとしてtorsionally適用範囲が広い顎のカップリングのフランジのハブは鋼鉄から成り、ドライビング・フランジは鋼鉄から成っている。適用範囲が広いTorsionally可能な間がdismountable容易な放射状の運転するか、または運転された機械くもの分解なしに取付けたくもの重い設計の取り替えのための二重フランジのタイプをつなぐフェイル・セイフ エラストマーのカップリング/顎をサービスに特色にする
| 二重フランジの設計タイプAFN | |||||||||||||
| サイズ | 最高。終わりの穴d1 | 次元[mm] | 帽子ねじ | ||||||||||
| DH | DF | dH | L2 | L3 | E | E1 | s | b | L | M×l | z | ||
| 24 | 27 | 55 | 36 | 27 | 30 | 30.50 | 18 | 33 | 2 | 14 | 94 | M5×16 | 8 |
| 28 | 30 | 65 | 42 | 30 | 35 | 35.5 | 20 | 39 | 2.5 | 15 | 110 | M6×20 | 8 |
| 38 | 38 | 80 | 52 | 38 | 45 | 45.5 | 24 | 43 | 3 | 18 | 134 | M8×22 | 8 |
| 42 | 45 | 95 | 62 | 46 | 50 | 51 | 26 | 48 | 3 | 20 | 150 | M8×25 | 12 |
| 48 | 50 | 105 | 70 | 51 | 56 | 57 | 28 | 50 | 3.5 | 21 | 164 | M8×25 | 12 |
| 55 | 60 | 120 | 80 | 60 | 65 | 66 | 30 | 60 | 4 | 22 | 192 | M10×30 | 8 |
| 65 | 70 | 135 | 94 | 68 | 75 | 76 | 35 | 65 | 4.5 | 26 | 217 | M10×30 | 12 |
| 75 | 80 | 160 | 108 | 80 | 85 | 86.5 | 40 | 75 | 5 | 30 | 248 | M12×40 | 15 |
| 90 | 105 | 200 | 142 | 100 | 100 | 101.5 | 45 | 82 | 5.5 | 34 | 285 | M16×40 | 15 |
| 100 | 115 | 225 | 158 | 113 | 110 | 111.5 | 50 | 97 | 3 | 38 | 320 | M16×50 | 15 |
| 110 | 130 | 255 | 178 | 127 | 120 | 122 | 55 | 103 | 3.5 | 42 | 347 | M20×50 | 15 |
| 125 | 150 | 290 | 206 | 147 | 140 | 142 | 60 | 116 | 7 | 46 | 400 | M20×60 | 15 |
| 140 | 170 | 320 | 235 | 165 | 155 | 157.5 | 65 | 128 | 7.5 | 50 | 443 | M20×60 | 15 |
| 160 | 200 | 370 | 270 | 190 | 175 | 177.5 | 75 | 146 | 9 | 57 | 501 | M24×70 | 15 |
| 180 | 230 | 420 | 315 | 220 | 195 | 198 | 85 | 159 | 10.5 | 64 | 555 | M24×80 | 18 |
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
Q1:あなた商事会社または製造業者はであるか。
:私達は工場である。
Q2:サンプルを提供するか。それまたは余分は自由にあるか。
::はい、私達は自由のためのサンプルをない提供できる。実際にはサンプルの大量注文をそれから要するであるあなたに帰り作るとき、私達に非常によい価格の主義がある。
Q3:どの位あなたの受渡し時間はあるか。
:通常それは商品が在庫にあれば10-15日である。またはそれは量に従って商品が在庫になければ7-25日、それあるである。
Q4:どの位あなたの保証はあるか。
:私達の保証は12か月である。
Q5:つなぐ為の点検手順があるか。
:詰まる前の100%のself-inspection
Q6. あなたの支払は何であるか。
:1） 100% T/T. 2） 30%先立って、郵送物の前の他。3） L/C Q7:私は順序の前にあなたの工場に訪問があってもいいか。:本当に、歓迎された私達の工場を訪問するため。
