| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | FCL |
適用範囲が広いカップリングの機能は限られたところにミスアラインメントがまた発生し、衝撃荷重を吸収するかもしれなければ1つのシャフトからの別のものへトルクを送信すること、十分に特に使用である。

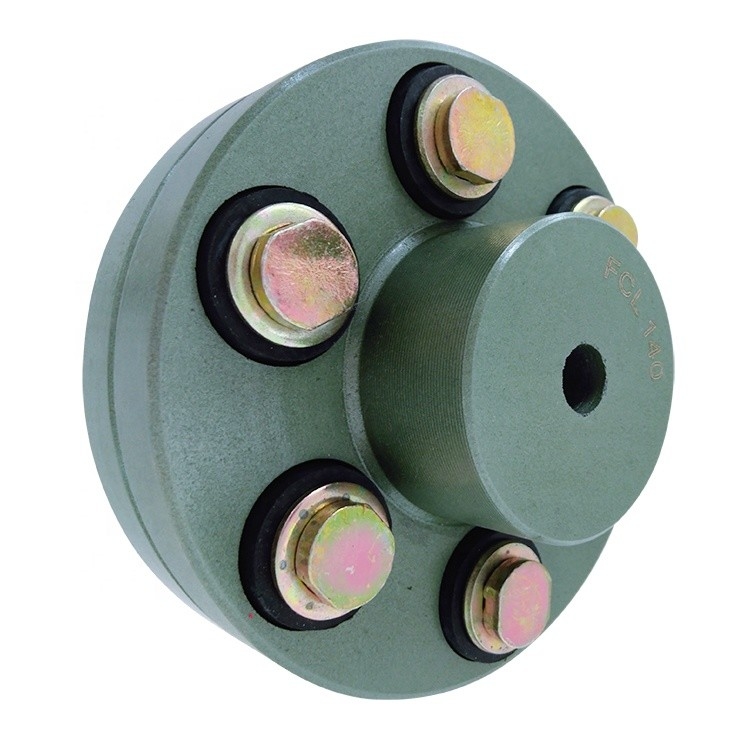

FCLブッシュのタイプ緩和されたドライブの種類の適用範囲が広いカップリング。機械入力に高い抗張鋼鉄ボルトを通してトルクをたわごとを言う送信する。高度なゴム製混合物は負荷を吸収する薮である。ねじり振動およびわずかなミスアラインメント。
構造で簡単、密集したカップリングは高いトルクの速度を最高で送信することができる。フランジは鋳鉄と製造される、このタイプのカップリングの割り当てはどちらの方向でも付属品の後のどちらの潤滑調節を要求するために運転し。適用範囲が広いビジネスは変化しない水、塵および大気条件に残る。適用範囲が広いカップリングによってつながれる機械はすべての可能な正確さと最初に一直線に並ぶべきである。カップリングの容量は温度の変化か重いシャフトのローディングという理由で発生するミスアラインメントをそれから取扱う。摩耗の忍耐の機械基礎の配置はまた余分ローディングをカップリングに課す。これらの条件の一部またはすべてつながれた一度起こることができる機械。フランジは条件に適するために退屈し、英国工業規格の指定へmayweed、特に明記しない限りである。それらはまたリストされた最低の穴と場所で機械で造ることを割り当てるために供給することができる。
| タイプ | 最高のトルク | 最高速度 | D | D1 | d1 | L | C | n-M | 重量 |
| N.m | r/min | kg | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050年 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
