曲げられた歯の標準をつなぐ高精度な造られた適用範囲が広いギヤ

起源の場所	cangzhouの、の陶磁器
ブランド名	jude
証明	CE、ISO
モデル番号	NL5

製品詳細

適当な企業:

ホテル、衣服の店、建築材料の店、製造工場、機械類の修理工場、食糧及び飲料の工場、農場、レストラン、家の使用、小売り、食料品店、プリントショップ、建築工事、エネルギー及び鉱山、食糧及び飲料の店、広告C

構造:

ギヤ

適用範囲が広くか堅い:

適用範囲が広い

標準的なか標準外:

標準

材料:

鋼鉄

製品名:

ナイロン袖が付いている標準的な曲げ歯ナイロンギヤ適用範囲が広いカップリング

特徴:

高精度なおよび動的バランス

分けられる:

まっすぐな歯およびドラム歯

実用温度:

-20-700℃

トルクの範囲:

315N.M

適用:

ファン、水ポンプ、潤滑ポンプ、織物の機械類、等のような。

外的なギヤ袖:

造られた鋼鉄45#

習慣:

はい

港:

テンシン

ハイライト:

高精度で適用範囲が広いギヤカップリング

曲げられた歯適用範囲が広いギヤカップリング

標準によって造られる鋼鉄カップリング

製品の説明

NL5ナイロン袖が付いている標準的な曲げ歯ナイロンギヤ適用範囲が広いカップリング

NLのタイプナイロン内部リングギヤドラムカップリングは国民標準モデルである。もう一つのタイプの私達の工場によって作り出されるナイロン内部リングギヤカップリングはNLのタイプナイロンリングギヤドラム型ギヤカップリングである。
1) ナイロン内部リングギヤカップリングの内部リングギヤはMCのナイロン文書から成り、外の歯の袖は45から#造られた鋼鉄成っている。それに小型、軽量、低い回転慣性、低雑音、容易なアセンブリがあり、分解、潤滑、等は利益を与えなかったり、ファン、水ポンプ、潤滑ポンプ、織物の機械類、等のような中小のトルクの労働環境に、適用することができる。
2) NLタイプのdrum-shapedナイロンリングギヤカップリングに次の3つの構造タイプがある:
---基本的なタイプ:B---内部リングタイプ:C---外リングタイプ

製品の説明

曲げられた歯の標準をつなぐ高精度な造られた適用範囲が広いギヤ 0

モデル	わずかなトルク TN （N.M）	正当な速度 n （r/min）	主要な次元（mm）							最高のサイズの偏差			慣性のトルク（KgC M2）	重量（Kg）
			シャフトの直径 d1 d2	シャフトの穴の長さ L 1 L 2	L	D	D1 D2	E	L3	軸（mm）	放射状のもの（mm）	angleα°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000年	2000年	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55

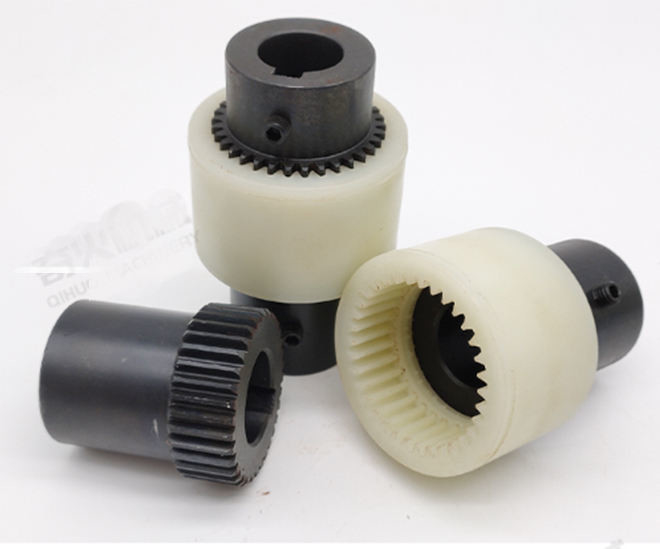

製品イメージ

曲げられた歯の標準をつなぐ高精度な造られた適用範囲が広いギヤ 1

包装及び出荷

曲げられた歯の標準をつなぐ高精度な造られた適用範囲が広いギヤ 3

私達について

曲げられた歯の標準をつなぐ高精度な造られた適用範囲が広いギヤ 4

co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。

会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラムギヤカップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダムカップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピンカップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピンカップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…

私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクトモデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。

曲げられた歯の標準をつなぐ高精度な造られた適用範囲が広いギヤ 5
