| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | WGP4 400mm 450mm 500mm |

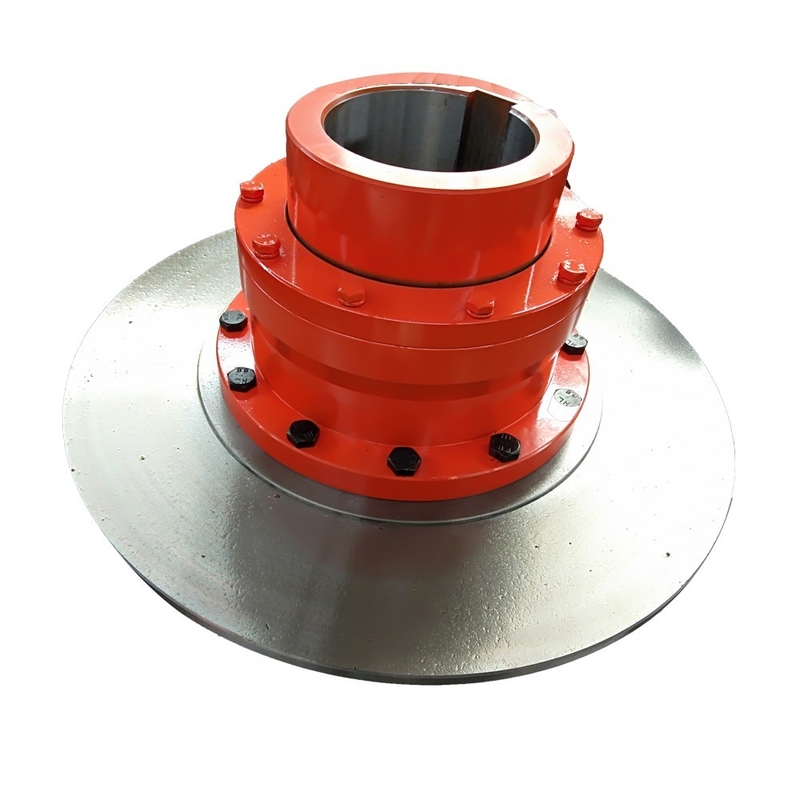

ブレーキ ディスクが付いているWGPのドラム ギヤ カップリングの導入
ブレーキ ディスクが付いているWGPのドラム ギヤ カップリングに機械を調節するために速度の制御によってブレーキ ディスク、ブレーキ ディスクが速度を回すことができるある。ブレーキ ドラム セットのタイプ ギヤ カップリングが付いている図WGPに示すようにIタイプに分けられ、IIタイプ2の形態、唯一の相違はブレーキ ディスクが異なっていることである。
ブレーキ ディスクが付いているWGPのドラム ギヤ カップリングは改良されたタイプのギヤ カップリングであり、フランジ半分バンド カップリングの部品等の歯の内部ギヤそして同じ数から成っている…
仕事、2のブレーキ ディスクが付いているWGPのドラム ギヤ カップリングに歯摩耗に相対的な角変位、相対的な軸滑走の周期的な内部および外的なギヤ歯の表面が、当然導くあり、従ってパワー消費量はギヤ カップリング良い状態で働き、密封する必要がある。歯付きカップリングに小さい放射状のサイズおよび大きい積載量がある。それは通常低速および重負荷の状態の下の伝達をshaftingために使用される。高精度な、動的バランスをとるギヤ カップリングは高速伝達に使用することができる。
連結の構造及び変数
| サイズ | トルク | 速度 | 穴Dia | 長さ | D | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
| TN | [n] | |||||||||||||||
| N.m | r/min | d1、d2、dz | Y | J1、Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12.14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
| 25.28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40.42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22.24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2.5 | 30 | 20 | -- | -- |
| 25.28 | 62 | -- | 10 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22.24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25.28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60.63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100.110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55.56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| 60.63.65.70 .71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGP12 | 80000 | 2800 | 120.125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145.150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | -- | 10 | ||||||||||
ブレーキ ディスク指定
| WGPブレーキ ディスク サイズの単位:mm | |||||||||
| Dia | 厚さ | 高さ | 最高D5 | 重量kg | 慣性kg.mの² | ||||
| D0 | T | k | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 315 | 15 | 10 | 42 | 180 | 155 | 8.5 | 6.7 | 0.116 | 0.11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11.4 | 9.9 | 0.192 | 0.178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15.2 | 12.4 | 0.32 | 0.287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19.7 | 15.6 | 0.55 | 0.462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0.83 | 0.712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30.7 | 25.6 | 1.28 | 1.127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38.8 | 33 | 2.06 | 1.826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46.5 | 39.4 | 3.32 | 2.912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67.8 | 52.7 | 5.87 | 4.81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86.6 | 70.3 | 9.3 | 7.852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128.8 | 115.1 | 17.4 | 15.65 |
プロダクトに興味があったら、ここにかちりと鳴らしなさい。
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
