| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |

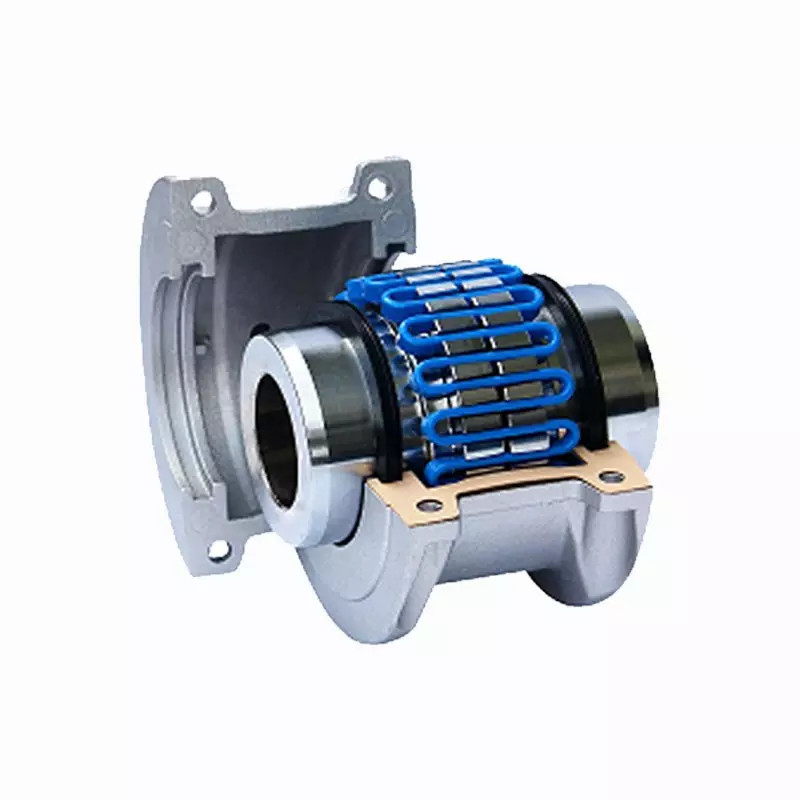

JSの格子カップリングの振動、JSの格子カップリングおよび長い耐用年数。高い負荷範囲、つなぐJSの格子の下のJSの格子カップリング安全、高い伝達効率、信頼できる操作を始める。
特徴:
1. 伸縮性がある要素として蛇行したばね、伸縮性がある強いの大きく、重機および一般的な機械類で広く利用された格子連結のトルクを非常に改善する。蛇行したばねの特別な科学技術部は、長い耐用年数をある、より高い速度を過し、軸、放射状のものおよび角度で償うよい機能が割り当てる
2. 高い伝達効率、開始の安全。99.47%までの伝達効率は、短時間の積み過ぎ容量評価されるトルク2倍の、操作の安全である。
3. 単純構造、便利なアセンブリおよび分解の長い耐用年数
4. 弱まる効果は共鳴を避けてよい。
| モデル | TN KN.m | （n） r/min | d | L | L0 | L2 | D | D1 | t | kg | kg | |||
| y | x | a | ||||||||||||
| JS1 | 0.045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1.91 | 0.027 | 0.15 | ±0.3 | 0.076 |
| JS2 | 0.14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2.59 | 0.041 | 0.15 | ±0.3 | 0.076 |
| JS3 | 0.224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3.36 | 0.054 | 0.15 | ±0.3 | 0.076 |
| JS4 | 0.4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5.45 | 0.068 | 0.20 | ±0.3 | 0.10 |
| JS5 | 0.63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7.26 | 0.086 | 0.20 | ±0.3 | 0.127 |
| JS6 | 0.90 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10.4 | 0.113 | 0.20 | ±0.3 | 0.127 |
| JS7 | 1.80 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17.7 | 0.172 | 0.20 | ±0.3 | 0.15 |
| JS8 | 3.15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25.4 | 0.254 | 0.20 | ±0.3 | 0.18 |
| JS9 | 5.6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42.2 | 0.426 | 0.25 | ±0.5 | 0.20 |
| JS10 | 8.0 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54.5 | 0.508 | 0.25 | ±0.5 | 0.23 |
| JS11 | 12.5 | 2025年 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81.3 | 0.735 | 0.28 | ±0.6 | 0.25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0.908 | 0.28 | ±0.6 | 0.30 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1.135 | 0.28 | ±0.6 | 0.33 |
| JS14 | 35.5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1.952 | 0.30 | ±0.6 | 0.40 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2.815 | 0.30 | ±0.6 | 0.45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3.496 | 0.30 | ±0.6 | 0.5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3.76 | 0.38 | ±0.6 | 0.56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4.4 | 0.38 | ±0.6 | 0.6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5.63 | 0.38 | ±1.3 | 0.68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10.5 | 0.46 | ±1.3 | 0.74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16.1 | 0.46 | ±1.3 | 0.8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24.1 | 0.48 | ±1.3 | 0.89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33.8 | 0.48 | ±1.3 | 0.96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50.2 | 0.5 | ±1.3 | 1.07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67.2 | 0.5 | ±1.3 | 1.77 |
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
Q1:あなた商事会社または製造業者はであるか。
:私達は工場である。
Q2:サンプルを提供するか。それまたは余分は自由にあるか。
::はい、私達は自由のためのサンプルをない提供できる。実際にはサンプルの大量注文をそれから要するであるあなたに帰り作るとき、私達に非常によい価格の主義がある。
Q3:どの位あなたの受渡し時間はあるか。
:通常それは商品が在庫にあれば10-15日である。またはそれは量に従って商品が在庫になければ7-25日、それあるである。
Q4:どの位あなたの保証はあるか。
:私達の保証は12か月である。
Q5:つなぐ為の点検手順があるか。
:詰まる前の100%のself-inspection
Q6. あなたの支払は何であるか。
:1） 100% T/T. 2） 30%先立って、郵送物の前の他。3） L/C Q7:私は順序の前にあなたの工場に訪問があってもいいか。
