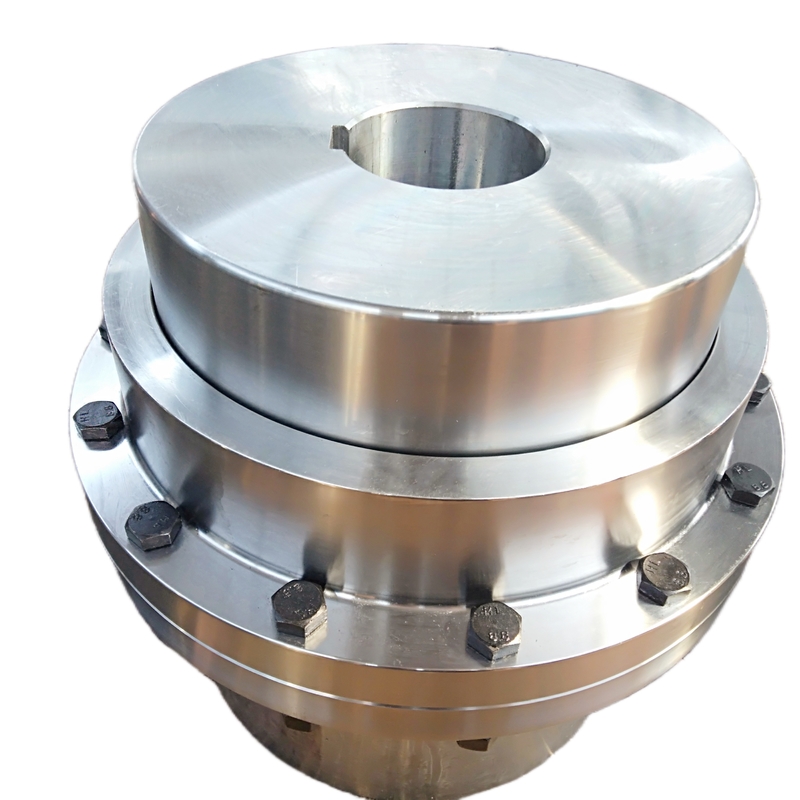

ギヤ カップリングはcollinearではない2つのシャフト間のトルクを送信するように設計されている。それらはそれぞれ固定されるシャフト紡錘によって接続される、または第3シャフトに成っている2つの適用範囲が広い接合箇所1から普通。ギヤ カップリングは起重機のメカニズムの変速機にドライブ モーターを接続する、またフランジを付けたようになった半分を使用してより小さいワイヤー ロープ ドラムに変速機を直接接続できる。
設計の点では、ギヤ カップリングは小型に最も高いトルク伝達を提供する袖のまっすぐなギヤ歯を搭載する永久的な網に設計するあるクラウン歯車の歯を搭載するハブによってトルクを送信する。それらはまた高速で動き、AGMAボルトで固定するパターンに合致し、そして角の、放射状および軸シャフトのミスアラインメントを補う。
| サイズ | TN N-mにトルクを与えなさい | 速度[n] r/min | 穴 | 長さ | D | H | C | 回転慣性kg.m2 | 円滑油mL | 重量Kg | |
| Y、J1 | |||||||||||
| dl、d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2.0 | 36 | 8 | 0.0035- 0.00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2.0 | 42 | 8 | 0.00550- 0.00675 | 70 | 3.5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2.0 | 44 | 8 | 0.010- 0.0113 | 68 | 7.0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2.0 | 49 | 8 | 0.02-0.0245 | 87 | 12.2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2.5 | 55 | 10 | 0.0378- 0.0433 | 125 | 18.0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2.5 | 56 | 10 | 0.0663- 0.0843 | 148 | 26.5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3.5 | 60 | 10 | 0.103-0.151 | 175 | 39.2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3.0 | 67 | 12 | 0.167-0.241 | 268 | 49.7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3.0 | 69 | 12 | 0.316-0.470 | 310 | 79.6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3.5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3.5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4.5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5.5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5.5 | 182 | 22 | 14.300- 17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7.0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7.0 | 198 | 28 | 43.095- 53.725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8.0 | 222 | 28 | 78.525- 99.500 | 7000 | 1948年 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8.0 | 232 | 32 | 136.750- 175.5 | 8900 | 3026 |
タイプG20の標準的なフランジを付けたようになった袖の二重約束
サイズ1010Gによる1055Gのため、
| サイズ① | トルクの評価（Ibで）④ | 速度RPMを割り当てなさい⑤ | 最高の穴⑥ | 最低の穴⑦ | CpIgWtWith穴無し（lb） | 円滑油の重量（lb） | B | C | D | F | H | J | M | ギャップ | ||
| G10 | G20 | |||||||||||||||
| 1010G | 10,080 | 8,000 | 1.875 | 0.50 | 9 | 10 | 0.09 | 4.56 | 3.50 | 1.69 | 2.70 | 3.30 | 0.55 | 1.53 | 2.00 | 0.125 |
| 1015G | 20,790 | 6,500 | 2.375 | 0.75 | 17 | 20 | 0.16 | 6.00 | 4.00 | 1.94 | 3.40 | 4.14 | 0.75 | 1.88 | 2.40 | 0.125 |
| 1020G | 37,800 | 5,600 | 2.875 | 1.00 | 30 | 35 | 0.25 | 7.00 | 5.00 | 2.44 | 4.14 | 4.98 | 0.75 | 2.34 | 3.00 | 0.125 |
| 1025G | 66,150 | 5,000 | 3.625 | 1.25 | 55 | 65 | 0.50 | 8.38 | 6.25 | 3.03 | 5.14 | 6.10 | 0.86 | 2.82 | 3.60 | 0.188 |
| 1030G | 107,100 | 4,400 | 4.125 | 1.50 | 85 | 95 | 0.80 | 9.44 | 7.37 | 3.59 | 6.00 | 7.10 | 0.86 | 3.30 | 4.20 | 0.188 |
| 1035G | 163,800 | 3,900 | 4.875 | 2.00 | 135 | 150 | 1.20 | 11.00 | 8.63 | 4.19 | 7.00 | 8.32 | 1.12 | 3.84 | 5.10 | 0.250 |
| 1040G | 270,900 | 3,600 | 5.750 | 2.50 | 195 | 215 | 2.00 | 12.50 | 9.75 | 4.75 | 8.25 | 9.66 | 1.12 | 4.38 | 5.70 | 0.250 |
| 1045G | 371,700 | 3,200 | 6,750 | 3.00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 1,079 | 1.12 | 4.84 | 6.50 | 0.312 |
| 1050G | 500,900 | 2,900 | 7.375 | 3.50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 | 12.04 | 1.50 | 5.54 | 7.20 | 0.312 |
| 1055G | 655,200 | 2,650 | 8.250 | 4.00 | 525 | 550 | 4.90 | 16.75 | 13.56 | 6.62 | 11.00 | 13.16 | 1.50 | 6.22 | 8.00 | 0.312 |
| 1060G | 800.100 | 2.450 | 9.125 | 4.50 | 675 | 7.00 | 18.00 | 15.13 | 7.41 | 12.00 | 14.41 | 屋内トイレ | 6.66 | 9.00 | 0.312 | |
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
