| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | NM148 |

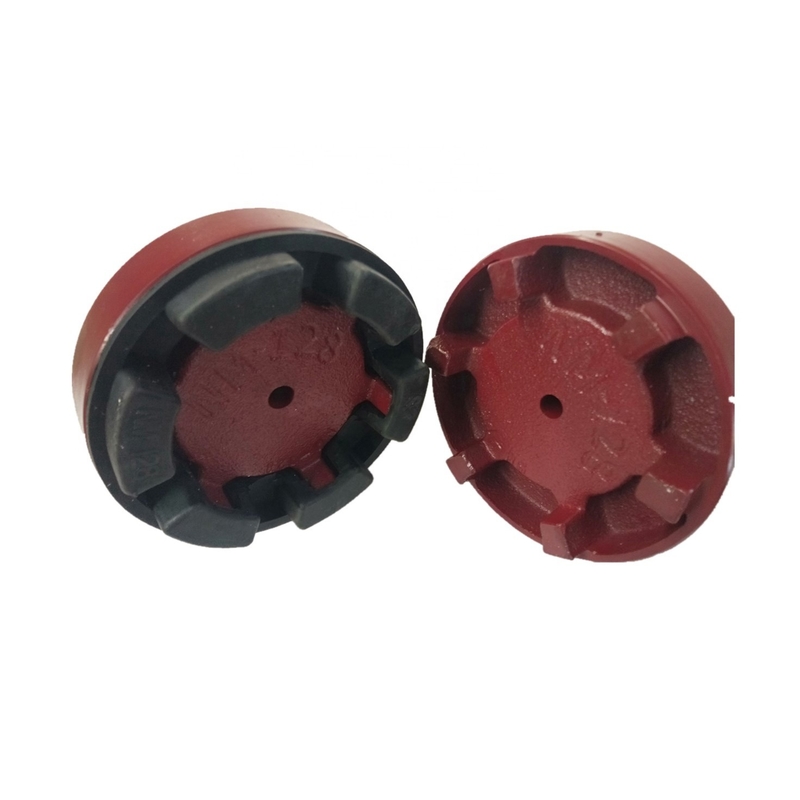

鋳鉄NMの適用範囲が広い軸継手は2つの半分のカップリング間の関係を実現するためにコラム ピンを通してトルクを移すようにある非金属材料カップリングの双方と外リングの内部の表面の間に置かれる、と装置のなされる円柱ピンである。
鋳鉄NMのベークライトの布から成っているスライダーまたはポリウレタン間の適用範囲が広い軸継手、高速、大きいトルク、2つの関係の鋭い影響無しのために適した。ポンプ工業の標準的なコードはBl104である。最大許容トルクは850N mであり、最高シャフトの直径は50mmである。
中国の製造所NMのくものカップリングの特徴:
1. それは小さい、質のライト、構造の簡単で、価格の取付けそして低速の便利な。それは小さい力の機会で頻繁に使用される。
2つは、伝達トルク大きく、同じトルクに、回転式直径のほとんどは歯のカップリングより小さく、部分的に歯のカップリングを取り替えることができる。
3つは、慣性力小さくない、それ少しトルク、高速および鋭い影響の二軸の関係のために適している。ナイロン スライダーの伝達トルクは小さいが、それは潤滑なしで高速操作のためにより適している。
| NMポンプ カップリング（mm）の基本的な変数そして主要な次元 | ||||||||||
| サイズ | TN N/mにトルクを与えなさい | 最高速度RPM | 腔線径・山径 | ディディミアム | D | L | space&permの許容 | 重量 | ||
| 体言 | 最高 | 分 | Nax | |||||||
| NM50 | 1.3 | 2.3 | 13500 | 7 | 19 | 33 | 50 | 31 | 2. 0±0. 5 | 0.48 |
| NM67 | 2.2 | 4 | 10000 | 9 | 28 | 46 | 67 | 37 | 2.0±0.5 | 1.02 |
| NM82 | 5 | 9 | 8000 | 10 | 32 | 53 | 82 | 47 | 3. 0±l | 1.88 |
| NM97 | 10.5 | 19 | 7000 | 12 | 42 | 69 | 97 | 59 | 3. 0±l | 3.54 |
| NM112 | 16.7 | 30 | 6000 | 14 | 48 | 79 | 112 | 70 | 3. 5±1 | 5.4 |
| NM128 | 26.7 | 48 | 5000 | 18 | 55 | 90 | 128 | 80 | 3. 5±1 | 8.1 |
| NM148 | 41.7 | 75 | 7500 | 22 | 65 | 107 | 148 | 93 | 3. 5±1 | 13.5 |
| NM168 | 69.5 | 125 | 4000 | 28 | 75 | 124 | 167 | 106 | 3. 5±1. 5 | 19.3 |
| NM194 | 112 | 200 | 3500 | 32 | 85 | 140 | 194 | 110 | 3. 5±1. 5 | 26.3 |
| NM214 | 167 | 300 | 3000 | 45 | 95 | 157 | 214 | 110 | 4. 0±2 | 35.7 |
| NM240 | 267 | 480 | 2750 | 60 | 110 | 179 | 240 | 120 | 4. 0±2 | 46.7 |
| NM265 | 417 | 750 | 2500 | 70 | 120 | 198 | 265 | 140 | 5. 0±2. 5 | 66.3 |
