適用範囲が広いギヤ カップリング
>
|
| 起源の場所 | 中国 |
| ブランド名 | Purple Horn |
| モデル番号 | NGCLZ |

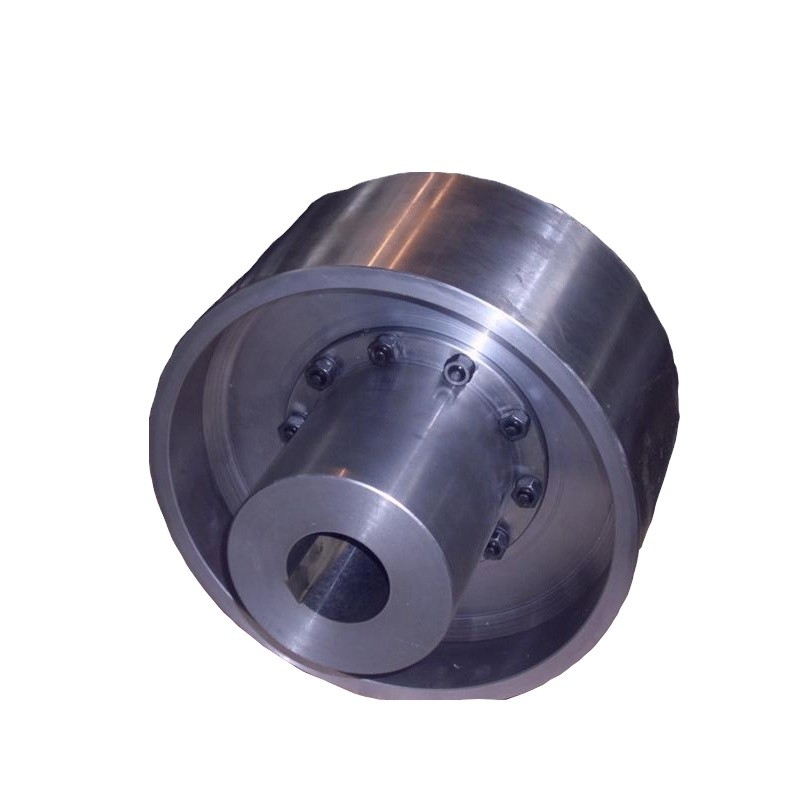

ブレーキホイール付きNGCLZドラムギアカップリングの紹介
ブレーキホイール付きNGCLZドラムギアカップリングにはブレーキホイールがあり、ブレーキホイールの速度を制御することで機械の速度を調整できます。ブレーキホイール付きNGCLZドラムギアカップリングは、より大きな角度変位を可能にし、歯の接触状態を改善し、トルク伝達能力を向上させ、耐用年数を延ばし、ギア幅の接触状態に沿った角度変位で、内歯車と同じで構成されますフランジハーフバンドカップリング部の歯数など。
NGCLZ ブレーキ ホイール付きドラム ギア カップリングは、密閉された良好な状態で動作する必要があります。ブレーキ ホイール付き NGCLZ ドラム ギア カップリングは、歯付きカップリングと同じラジアル サイズと大きな支持力を備えています。低速および重負荷条件下でのシャフト伝達に一般的に使用されます。高精度でダイナミックバランスの取れたギアカップリングは、高速伝送に使用できます。
|
| サイズ | トルク T Nm | 回転数 | ボアmm | 長さ mm | D0 | D | D1 | D2 | D3 | ハ | C1 | H | B1 | B2 | B3 | 重量kg |
| NGCLZ1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| NGCLZ2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50～100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| NGCLZ8 | 9 | 1900年 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
