| 起源の場所 | 河北、中国 |
| ブランド名 | JUDE |
| 証明 | CE & ISO |
| モデル番号 | GICLZのタイプ |

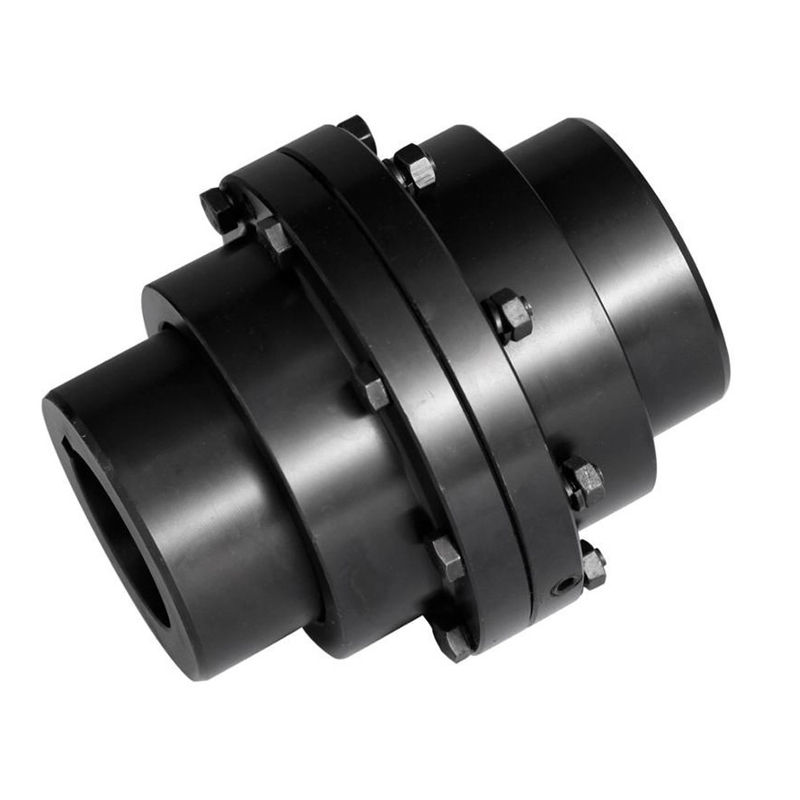

GIICLのタイプ ドラム ギヤ連結の特徴および塗布:それにわずか軸線のオフセット補償の性能があり、振動を緩衝し、減らすことができない。理論、必要性の潤滑およびシーリング、しかし高い騒音および高い値段のの小型、大きい伝達トルク2つの横の同軸シャフトを接続することを使用する。冶金の機械類、重機、等のような低速および重負荷の条件の下で横の同軸ケーブルを、接続することを使用する。それは高速および高精度のshafting伝達のために適していないし、頻繁な開始および可変性前方および逆の回転の働く状態のために適していない。
GICLのタイプ-基本的なタイプ（広いタイプ）;
GIICLのタイプ-基本的なタイプ（狭いタイプ）;
GICLZのタイプ--中間シャフトのタイプ（広いタイプ）;
GIICLZのタイプ-中間シャフトのタイプ（狭いタイプ）;
GICLの2つのシャフトの端のダイレクト接続に使用するGIICLのタイプ;
GICLZの2つのシャフトの長距離の関係に使用するGILZのタイプ;
GCLDのタイプ--モーター シャフト延長関係に使用するモーター シャフト延長タイプ;
| サイズ | TN KN.mにトルクを与えなさい | 速度（n） r/min | d1、d2を退屈させなさい | 長さL | D | D1 | D2 | D3 | B | C | 重量kg | |
| GICLZ1 | 0.63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040年 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
GICLZのドラム ギヤ カップリングの適用
1. GICLZのドラム ギヤ カップリングは2つのシャフトの端が互いから遠くにある場合に適当である
2.Printing機械類/パッキングの機械類/木工業機械類等の大規模な機械設備
|
