| 起源の場所 | cangzhouの、の陶磁器 |
| ブランド名 | jude |
| 証明 | CE、ISO |
| モデル番号 | LMD （MLZ） |

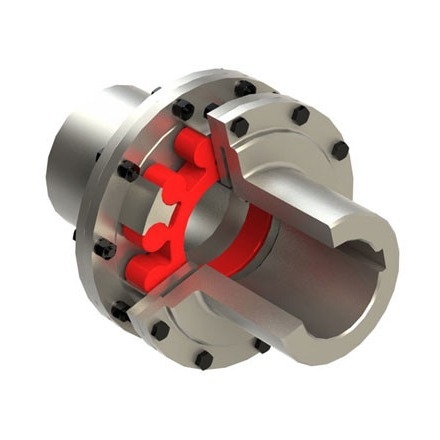

LMD/MLZの単一のフランジの適用範囲が広いプラム顎のカップリングの導入
LMD/MLZの単一のフランジの適用範囲が広いプラム顎のカップリングは放射状の放出に抗するようにトルクを送信するために密接に一緒に一致する2本の凸の歯から主に成っている。二軸に相対的なオフセットがあるとき、伸縮性がある要素に自動補償の役割を担う該当の伸縮性がある変形がある。
LMD/MLZの単一のフランジの適用範囲が広いプラム顎のカップリングは頻繁で、肯定的な逆、中型の高速、中型のトルクおよび高い信頼性の仕事の機会を、冶金学のような、鉱山始めるために主に、石油、交通機関、軽工業、織物、水ポンプ、ファン等持ち上がる化学工学使用される。
| odel | わずかなトルク TN N.m |
高poing速度 n r/min |
開きの直径 d1.d2 mm |
開きのlongness | recommendatory L0 | D | D1 | ほとんどの重量 kg |
|||||
| LM | LMD LMS | L | recommendatory L | LM | LMD | LMS | LM | LMD LMS | |||||
| LM1 | 25 | 15300 | 8500 | 12-25 | 27-62 | 35 | 86 | 92 | 98 | 50 | 30 | 90 | 0.7 |
| LMD1 | 1.6 | ||||||||||||
| LMS1 | 2.2 | ||||||||||||
| LM2 | 50 | 12000 | 7600 | 16-30 | 30-82 | 38 | 95 | 101.5 | 108 | 60 | 44 | 100 | 1.1 |
| LMD2 | 2.4 | ||||||||||||
| LMS2 | 3.0 | ||||||||||||
| LM3 | 100 | 10900 | 6900 | 20-32 | 38-82 | 40 | 103 | 110 | 117 | 70 | 48 | 110 | 1.6 |
| LMD3 | 3.2 | ||||||||||||
| LMS3 | 3.8 | ||||||||||||
| LM4 | 140 | 9000 | 6000 | 22-40 | 38-112 | 45 | 114 | 122 | 130 | 85 | 60 | 125 | 2.6 |
| LMD4 | 4.6 | ||||||||||||
| LMS4 | 5.2 | ||||||||||||
| LM5 | 250 | 7300 | 5000 | 25-45 | 44-112 | 50 | 127 | 138.5 | 150 | 105 | 72 | 150 | 4.4 |
| LMD5 | 5.6 | ||||||||||||
| LMS5 | 6.3 | ||||||||||||
| LM6 | 400 | 6100 | 4100 | 30-48 | 60-112 | 55 | 143 | 155 | 167 | 125 | 90 | 185 | 6.3 |
| LMD6 | 8.6 | ||||||||||||
| LMS6 | 9.5 | ||||||||||||
| LM7 | 630 | 5300 | 3600 | 35-55 | 60-112 | 60 | 159 | 172 | 185 | 145 | 104 | 205 | 8.8 |
| LMD7 | 11 | ||||||||||||
| LMS7 | 17 | ||||||||||||
| LM8 | 1120 | 4500 | 3100 | 45-65 | 84-142 | 70 | 181 | 195 | 209 | 170 | 130 | 240 | 14 |
| LMD8 | 18 | ||||||||||||
| LMS8 | 26 | ||||||||||||
| LM9 | 1800 | 3800 | 2700 | 50-80 | 84-172 | 80 | 208 | 224 | 240 | 200 | 156 | 270 | 26 |
| LMD9 | 32 | ||||||||||||
| LMS9 | 38 | ||||||||||||
| LM10 | 2800 | 3300 | 2500 | 60-100 | 107-212 | 90 | 230 | 248 | 268 | 230 | 180 | 305 | 42 |
| LMD10 | 46 | ||||||||||||
| LMS10 | 54 | ||||||||||||
| LM11 | 4500 | 2900 | 2200 | 70-120 | 107-212 | 100 | 260 | 284 | 350 | 260 | 205 | 350 | 60 |
| LMD11 | 72 | ||||||||||||
| LMS11 | 84 | ||||||||||||
| LM12 | 6300 | 2500 | 1900年 | 80-130 | 132-252 | 115 | 297 | 321 | 400 | 300 | 245 | 400 | 88 |
| LMD12 | 105 | ||||||||||||
| LMS12 | 118 | ||||||||||||
| LM13 | 11200 | 2100 | 1600 | 90-150 | 132-252 | 125 | 323 | 348 | 460 | 360 | 300 | 460 | 145 |
| LMD13 | 158 | ||||||||||||
| LMS13 | 215 | ||||||||||||
| LM14 | 12500 | 1900年 | 1500 | 100-160 | 167-302 | 135 | 333 | 358 | 500 | 400 | 335 | 500 | 165 |
| LMD14 | 210 | ||||||||||||
| LMS14 | 265 |
||||||||||||
co.、株式会社を製造するNanpi郡ジュードの伝送機器は研究および生産のカップリングを専門にした企業である。また私達は新製品および大きさ生産を開発してもいい。豊富な経験によって、カップリング、それにの専門R & Dのチームそしてさまざまな装置満足するに優秀な条件があなたの異なった条件ある。
会社の主要なプロダクトは次のとおりである:放射状の伸縮性があるカップリング、タイヤをつけられたカップリング、普遍的なカップリング、ドラム ギヤ カップリング、プラム花の形態の伸縮性があるカップリング、堅い連結のオルダム カップリング、ローラーの鎖接手、ダイヤフラムのカップリング、連結のコラムの伸縮性がある袖ピン カップリング、伸縮性がある合せ釘ピン、伸縮性がある合せ釘ピン カップリング、ポンプ軸継手、等のような単語をくまなく機械類の企業のためのいろいろな種類のカップリング、…
私達の会社の概念は質で生きてい、名誉で成長する。カップリングに良質、低価格、完全なプロダクト モデルの利点がある。私達の会社はあなたの最もよい選択であり、私達はあなたに協力するために先に見る。
